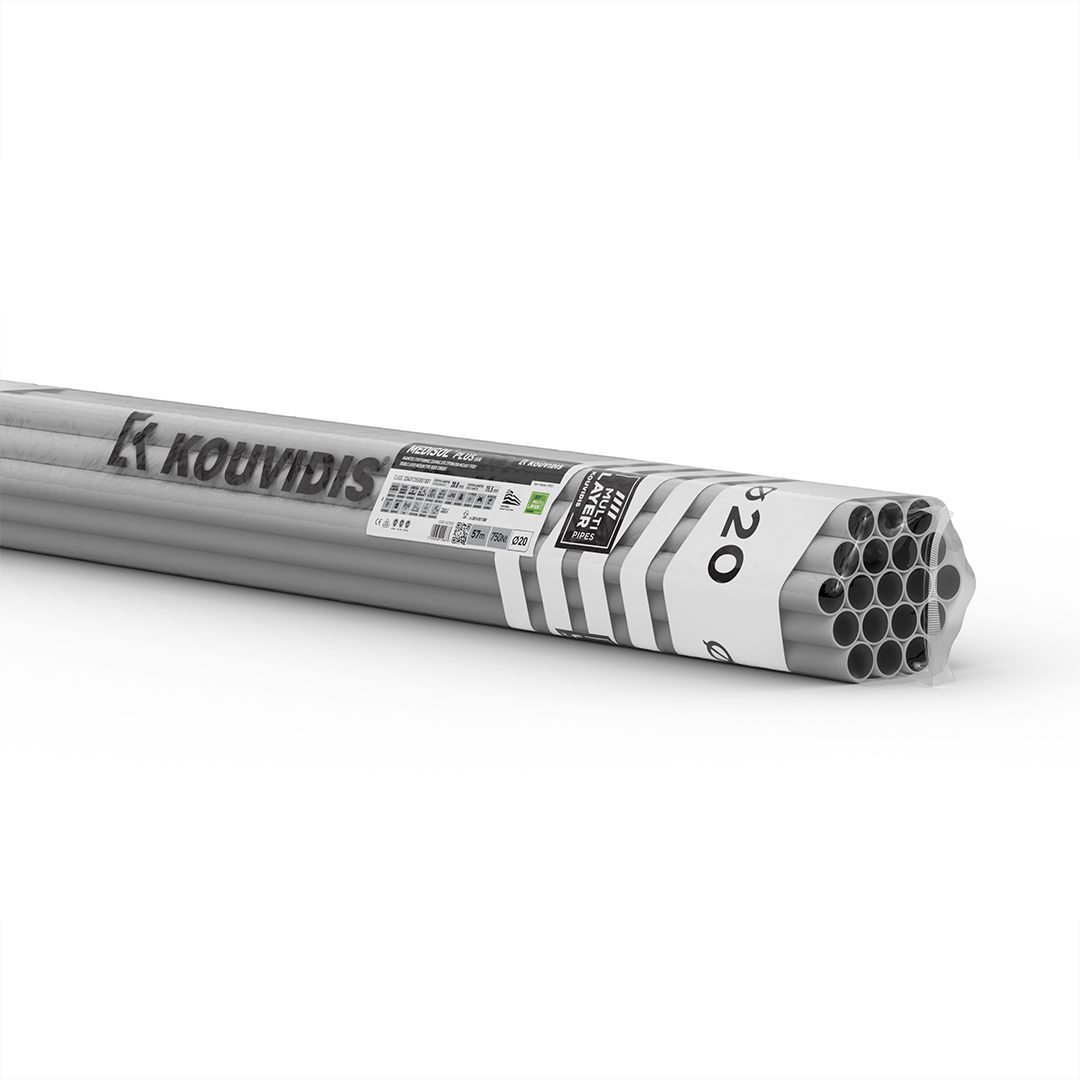

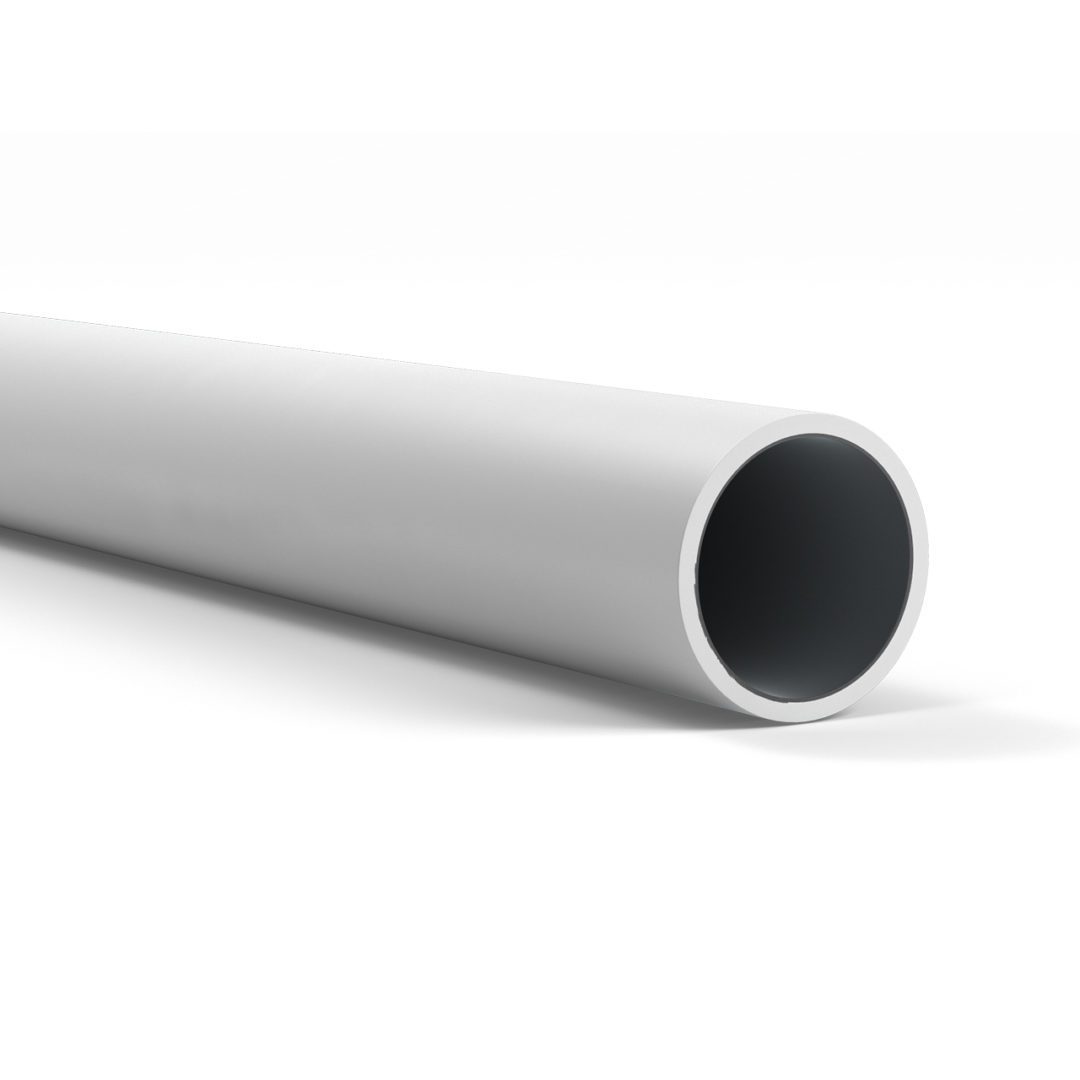

MEDISOL PLUS ISR 2-слойна твърда тръба с антиелектромагнитна технология
- КЛАС:33431
- УСТОЙЧИВОСТ НА УДАР:2J
- УСТОЙЧИВОСТ НА НАТИСК:750 Nt
Тръбата е произведена от специално стабилизирана термопластична PO смес, без халогенни елементи (EN 50642) и без тежки метали (RoHS).
Новата система от тръби MEDISOL PLUS – MEDIFLEX PLUS се произвежда в светлосив цвят RAL 7035 и се състои от двуслойна твърда тръба MEDISOL PLUS, двуслойна гофрирана гъвкава тръба MEDIFLEX PLUS и фитинги от серията CONDUR (адаптер, скоба и разпределителни кутии). Новата система от тръби има свои съединения MEDISOL PLUS и е съвместима със съществуващите колена CONDUR HF без халогенни елементи.
ОБЛАСТ НА ПРИЛОЖЕНИЕ
Идеална за открити инсталации на закрито и скрит тип монтаж в бетон, на места, които изискват повишени мерки за защита като зони за обществено събиране (хотели, молове, летища и т.н.), зони със скъпо механично оборудване (машинни отделения, компютърни зали и т.н.) и места с екстремни температурни изисквания (котелни, хладилни камери и др.).
- СТАНДАРТИ ЗА ПРИЛОЖЕНИЯ:EN 61386.21, EN 50642, EN 60754-2
- ИНСТРУКЦИИ ЗА СЪОТВЕТСТВИЕ:2014/35/EE (LVD), 2011/65/EE (RoHS)
- ЦВЯТ:Светлосив RAL 7035 (външен слой), черен RAL 9004 (вътрешен слой)
- НОМИНАЛЕН ДИАМЕТЪР:Външен (DN/OD)
- КЛАС НА ХЕРМЕТИЧНОСТ:мин. IP 65

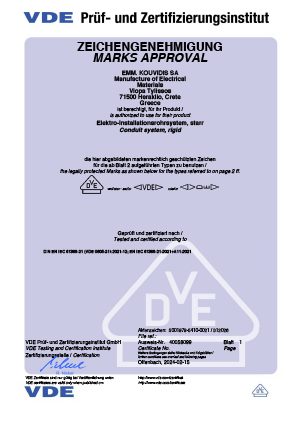

Продуктът съответства на всички изисквания от съответните европейски директиви.- Продуктът и неговият производствен процес са проверени и одобрени от германския институт VDE.
- Минимална якост на натиск
- Минимална якост на удар
- Защита от проникване на твърди предмети и вода (EN 60529)
- Продукт с допълнителна UV стабилност
- Продукт, който не способства за разпространяване на пламък
- Намаляване на триенето при вътрешната стена на тръби с двойна стена
- Слабо отделяне на дим при горене (EN 61034-2)
- Продуктът не е привлекателна храна за гризачи
- Номинален външен диаметър (mm)
- Антистатична технология
- Мин. – макс. температура на постоянно приложение
- Антиелектромагнитна технология
- Против надраскване технология
- Ниска киселинност
- Продуктът е произведен от суровини, които не съдържат халогени – не съдържа флуор, йод, бром, хлор и т.н. (ΕΝ 50642)
- СВОЙСТВА
- ХАРАКТЕРИСТИКИ
- ОПАКОВКА
- ПРЕПОРЪЧИТЕЛНИ ПРИЛОЖЕНИЯ
- ИЗТЕГЛЯНИЯ
140% по-малко триене благодарение на специален хлъзгав материал, добавен във вътрешния слой (изпитване, проведено по IEC/TR 62470)
2Вътрешният слой е с иновативна антиелектромагнитна технология
3Висока механична устойчивост при високи температури (105°C)
4С антистатична технология, която защитава от статично електричество (защитена с патент: 1009810)
5Материал, непривличащ гризачи (Европейски патент EP2698792)
6Защита срещу надраскване при прокарване на кабелите (защитена с патент: 1010513)
| Свойства | Class | |
| Устойчивост на натиск | 750 Nt/5 см | 3 |
| Устойчивост на удар | 2 J (при -25°C) | 3 |
| Долна граница на температурен диапазон | -25oC | 4 |
| Горна граница на температурен диапазон | +105oC | 3 |
| Устойчивост на огъване | твърда | 1 |
| Електрически характеристики | с електрически изолиращи характеристики | 2 |
| Защита от проникване на твърди предмети | мин. IP65 | 6 |
| Защита от проникване на вода | мин. IP65 | 5 |
| Устойчивост на корозия | не е приложимо | 0 |
| Якост на опън | не е посочена | 0 |
| Устойчивост срещу разпространение на пламък | не способства за разпространяване на пламък | 1 |
| Капацитет за окачен товар | не е посочен | 0 |
| Реакция при огън | не е посочена | 0 |
| Въздействие върху околната среда | без халогенни елементи | 1 |
| Допълнителни свойства | ||
| Антиелектромагнитна технология | абсорбира част от електромагнитното лъчение, излъчвано от кабелите | |
| Суровина | без съдържание на халогенни елементи, без съдържание на тежки метали (RoHS) и специално стабилизирана термопластична PO смес | |
| По-малко триене | специален хлъзгав материал, добавен във вътрешния слой | |
| Без халогенни елементи | без токсични или корозивни газове в случай на пожар | |
| Слабо отделяне на дим | По-добра видимост на евакуационните маршрути | |
| Материал, отблъскващ гризачи | материал, непривличащ гризачи | |
| Антистатична технология | защита срещу статично електричество | |
| Технология против надраскване | защита срещу надраскване при прокарване на кабелите | |
| Type | Part Number |  |
 |
 |
 |
 |
| Ø16 | 1027016 | 16.0 | 12.3 | 57 | 4,71 | 7410 |
| Ø20 | 1027020 | 20.0 | 15.5 | 57 | 6,47 | 5016 |
| Ø25 | 1027025 | 25.0 | 20.0 | 30 | 4,52 | 3300 |
| Ø32 | 1027032 | 32.0 | 25.7 | 30 | 6,20 | 1920 |
| Ø40 | 1027040 | 40.0 | 34.3 | 15 | 3,97 | 1350 |
| Ø50 | 1027050 | 50.0 | 43.4 | 9 | 3,46 | 702 |
| Ø63 | 1027063 | 63.0 | 56.11 | 9 | 4,86 | 396 |
ЛЕГЕНДА
- Препоръчително
- Не се препоръчва
- Идеално според производителя
| ОБХВАТИ | |
| Открит | |
| Скрит (суха стена) | |
| Скрит (под мазилка) | |
| Бетон | |
| В подова замазка | |
| На открито | |
| Заровени в земята | |
| Приложение върху дърво | |
| Скрит (под, тавани) | |
